15. Звук

English

Звук в DL20 — это два разных контура: звук клипов (то, что играет вместе с видео и уходит в аудиовыход) и аудиовход (микрофон или линейный вход, который питает спектр-анализ и приём LTC). Оба настраиваются в SETTINGS → карточка AUDIO ANALYSIS; маршрутизация звука отдельной линии — прямо на её полосе на экране COMPOSITION.

Звук клипов

Один аудиовыход 48 кГц стерео float — звук всех линий смешивается в него. Громкость звука линии — это VOL на её полосе × общий VOL мастер-секции (оба модулируются, как любой другой параметр). Устройство вывода выбирается полем OUTPUT DEVICE в карточке AUDIO ANALYSIS и запоминается в проекте по имени.

Звук идёт только при обычном воспроизведении (1×, вперёд): на паузе и при изменённой скорости — тишина без щелчков, а оборот петли (LOOP) проходит без провала звука.

Звуковые контролы полосы линии

На полосе линии экрана COMPOSITION, под крутилкой VOL, стоят ещё три контрола маршрутизации звука именно этой линии:

• OUT — куда идёт звук линии: MASTER (по умолчанию) отправляет его в общий микс на устройство вывода из AUDIO ANALYSIS; OFF отключает звук линии совсем; имя конкретного аудиоустройства отправляет звук этой линии напрямую на него, отдельным потоком — в обход общего микса (устройство открывается отдельно от основного вывода). Громкость линии при этом считается так же, как обычно — VOL линии × VOL мастер-секции, независимо от выбранного OUT. Это позволяет, например, увести звук одной линии на отдельную колонку, не трогая общий программный микс.
• CH — какие каналы получает выбранный выход: BOTH сохраняет стерео, LEFT и RIGHT отправляют на выбранный выход моно-сведение в один канал.
• Индикатор уровня справа от крутилки VOL — пара полосок (левый/правый канал), показывающая живой уровень звука именно этой линии.

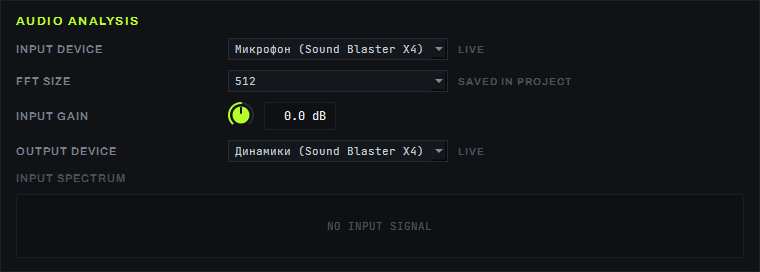

Аудиовход и FFT

• INPUT DEVICE — устройство записи (переключается на лету, статус LIVE).
• FFT size — 256 / 512 / 1024 / 2048 / 4096, сохраняется в проекте; рабочее значение 512 даёт задержку звук → параметр около 38 мс.
• Input gain — крутилка от −12 до +12 дБ, по умолчанию 0 дБ.
• OUTPUT DEVICE — устройство вывода звука клипов (см. выше), статус LIVE.
• Input spectrum — полоса из 64 столбцов, пока сигнала нет — подпись NO INPUT SIGNAL.

Аудиовход питает FFT-модуляцию параметров и приём LTC (страница 12).

Как сделать

1. Чтобы звук клипов шёл на нужную колонку или интерфейс — выберите его в поле OUTPUT DEVICE карточки AUDIO ANALYSIS.
2. Чтобы отрегулировать громкость конкретной линии — покрутите VOL на её полосе; общая громкость всего показа — фейдер VOL в мастер-секции.
3. Чтобы увести звук одной линии на отдельное устройство — выберите его в комбо OUT этой полосы вместо MASTER; чтобы отключить звук линии совсем — выберите OFF.
4. Чтобы отправить моно-сведение в один канал вместо стерео — выберите LEFT или RIGHT в комбо CH рядом с OUT.
5. Чтобы настроить спектр-анализ — выберите INPUT DEVICE, подберите FFT size и Input gain так, чтобы столбцы Input spectrum двигались без обрезания по верху шкалы.

Параметры

Параметр	Значения
Аудиовыход клипов	48 кГц, стерео, float
Громкость линии	VOL линии × VOL мастера
OUT линии	MASTER / OFF / имя устройства
CH линии	BOTH / LEFT / RIGHT
FFT size	256 / 512 / 1024 / 2048 / 4096 (рабочее — 512)
Задержка звук → параметр (FFT 512)	≈ 38 мс
Input gain	−12…+12 дБ, умолчание 0 дБ
Input spectrum	64 полосы

Ограничения

• WASAPI loopback (захват «того, что играет в Windows» как источника) стандартный RtAudio не умеет — аудиовход принимает только внешний сигнал с физического устройства.
