04. Интерфейс¶

English

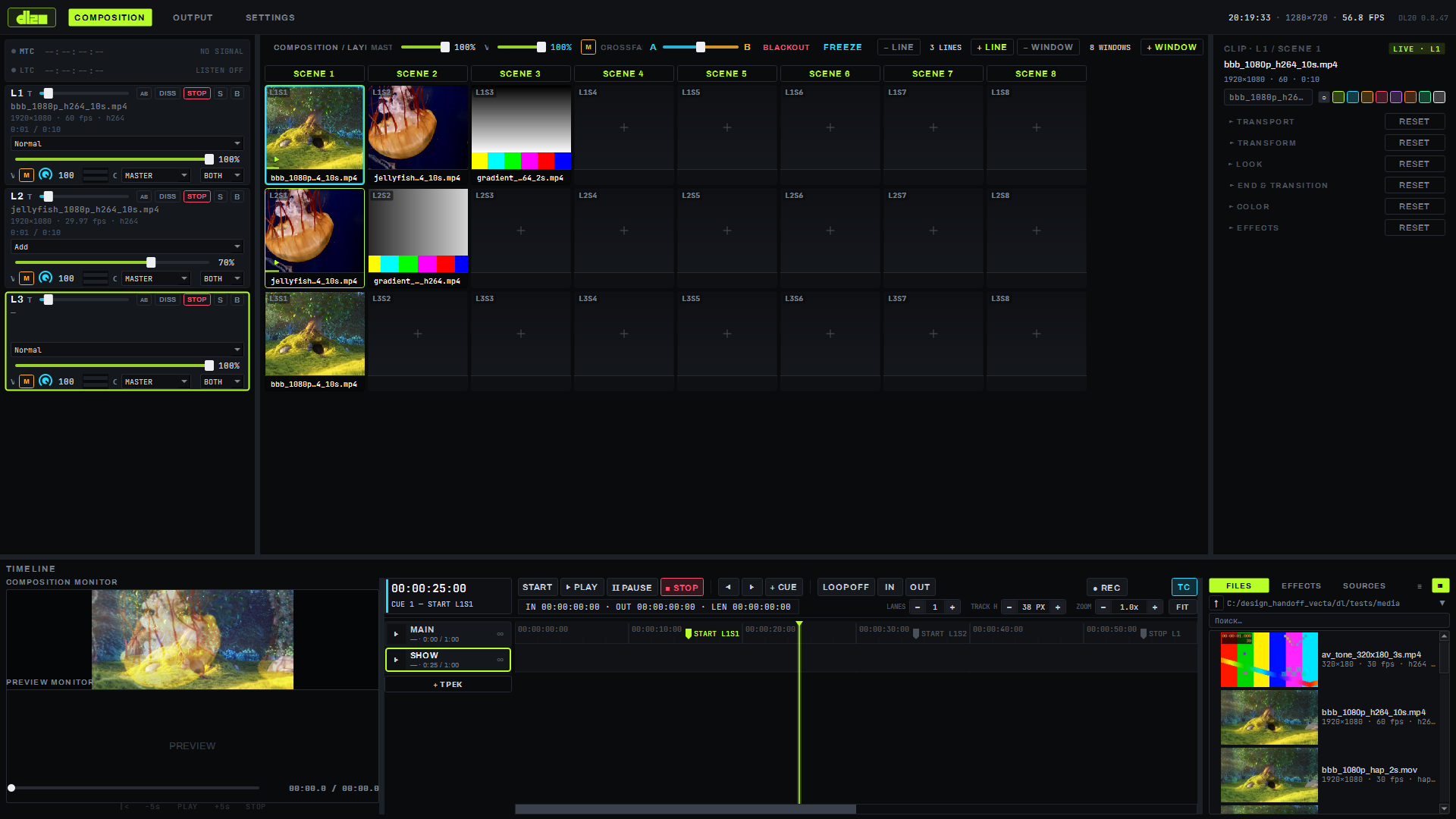

Главное окно DL20 — три вкладки-экрана, общая верхняя полоса и (на экране COMPOSITION) нижняя панель с таймлайном и браузером медиа. Эта страница — обзор раскладки; что делает каждый элемент по существу, описано на страницах про композицию, вывод и синхронизацию.

Три экрана¶

Вкладка	Что на ней
COMPOSITION	сетка линий и окон, слои, панель клипа выбранного окна, таймлайн, браузер медиа — оператор живёт здесь
OUTPUT	экраны и слайсы, геометрия и мэппинг выходов
SETTINGS	движок, звук, синхронизация, контроллеры, пульт

Окно программы запускается развёрнутым; F11 переключает полноэкранный режим, ESC возвращает обратно.

Верхняя полоса¶

Слева — лого и вкладки COMPOSITION / OUTPUT / SETTINGS; на экране COMPOSITION там же — индикаторы приёма синхронизации MTC и LTC (подробно — на странице про синхронизацию). Справа — текущее время, разрешение композиции, FPS и версия программы (DL20 0.8.42).

Нижняя панель (только на экране COMPOSITION)¶

Две вкладки нижней панели: TIMELINE (транспорт PLAY/PAUSE/STOP, таймкод, точки IN/OUT, дорожки с cue) и браузер медиа (FILES / EFFECTS / SOURCES, подробно — на странице об источниках). Слева от таймлайна — COMPOSITION MONITOR (живое превью сведённой композиции) и PREVIEW MONITOR (просмотр клипа до запуска, не трогает живые слои). На экране OUTPUT этой панели нет — там всю высоту под верхней полосой занимает холст мэппинга.

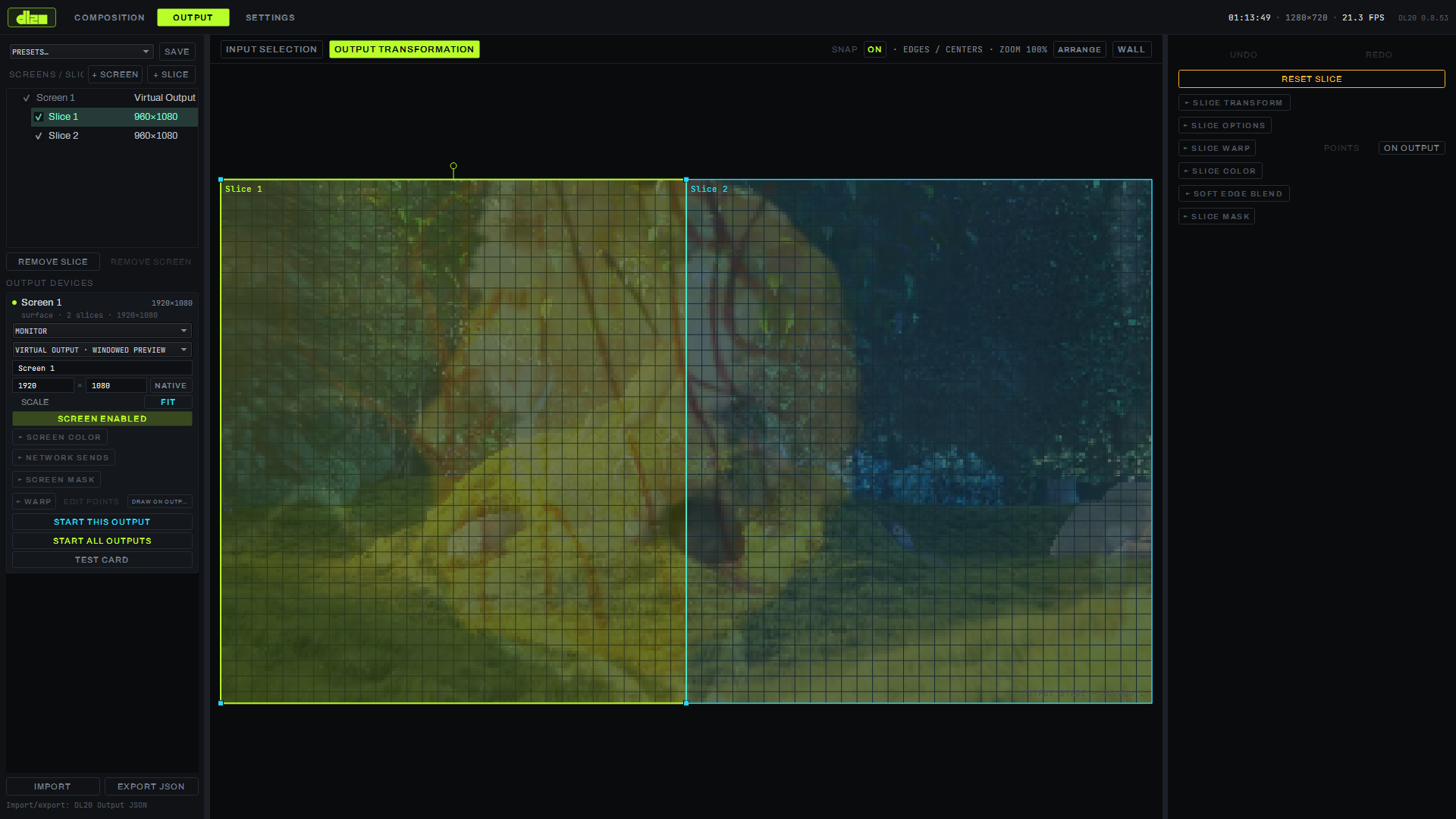

Экран OUTPUT, вкладка OUTPUT TRANSFORMATION: список экранов/слайсов и блок OUTPUT DEVICES слева, холст с
warp-сеткой по центру, секции слайса (SLICE TRANSFORM, SLICE OPTIONS, SLICE WARP, SLICE COLOR, SOFT EDGE
BLEND, SLICE MASK) справа; верхняя полоса показывает ту же часовую/FPS-строку, но без индикаторов MTC/LTC —
их на экране OUTPUT нет

SETTINGS — страница с карточками¶

Экран SETTINGS — одна прокручиваемая страница с карточками параметров: движок, звук, синхронизация, контроллеры, пульт и строка ABOUT внизу. Пример — карточка SYNC & TRANSPORT (подробно разобрана на странице о синхронизации): переключатели ABLETON LINK и LTC LISTEN, выбор источника MIDI CLOCK, фейдер CLOCK PHASE OFFSET.

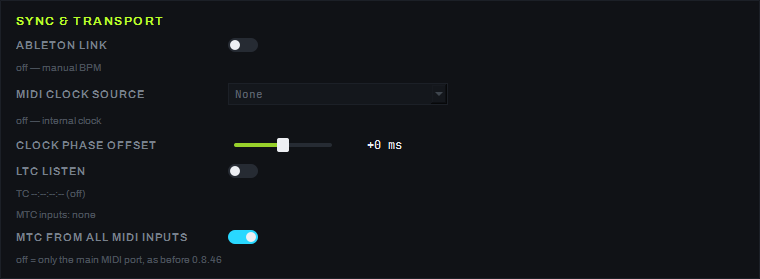

Карточка SYNC & TRANSPORT экрана SETTINGS крупным планом: тумблер ABLETON LINK («off — manual BPM»),
выпадающий список MIDI CLOCK SOURCE («None», «off — internal clock»), ползунок CLOCK PHASE OFFSET (+0 ms),
тумблер LTC LISTEN («TC --:--:--:-- (off)»)

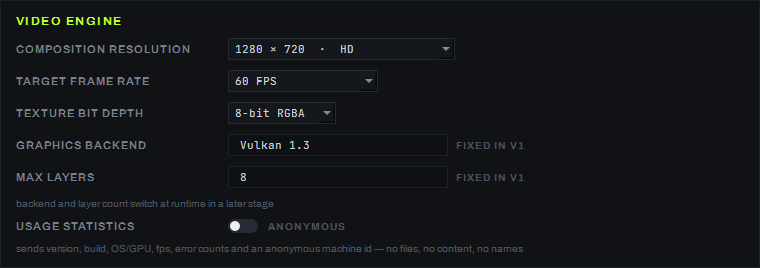

Карточка VIDEO ENGINE экрана SETTINGS: COMPOSITION RESOLUTION (1280 × 720 · HD), TARGET FRAME RATE (60 FPS),
TEXTURE BIT DEPTH (8-bit RGBA), GRAPHICS BACKEND (Vulkan 1.3) и MAX LAYERS (8) с пометкой FIXED IN V1, тумблер
USAGE STATISTICS с подписью ANONYMOUS

Предел COMPOSITION RESOLUTION в этой карточке — до 16384 px по любой стороне, площадь не больше 16384×8192 (0.8.64; в 0.8.46–0.8.63 — 16384×4320); список разрешений и диалог своего размера живут здесь же. Под списком — подпись «Рекомендация» (0.8.64): размер композиции, при котором самый плотный включённый выход получает пиксель в пиксель. Считаются только включённые слайсы включённых мониторов, которые берут картинку из композиции и имеют ненулевой размер; DMX-экраны и объёмные экраны рекомендацию не меняют (с 0.8.92; раньше выключенный слайс или DMX-фикстура тоже могли поднять рекомендацию). Если размер для 1:1 больше предела, подпись говорит об этом прямо: «… — для 1:1 нужно 19200×10800, движок ограничивает до 15446×8688 (по площади): останется растяжение ≈1,24×» (с 0.8.92). Диалог своего размера показывает ту же рекомендацию с кнопкой «Подставить» (вписывает ограниченный размер), вердикт по видеопамяти (укладывается / впритык / не хватит) и нагрузку к 4K UHD.

Ограничения¶

Нижняя панель с таймлайном и браузером медиа есть только на экране COMPOSITION.
Экран BINDINGS (модуляторы, таблица привязок) и верхняя группа BPM / TAP / QUANT сейчас скрыты по решению заказчика; MIDI Learn доступен через кнопку M на полосе слоя и правый щелчок по окну.
